西门子 · 稳定连接：工业协议与边缘网关 ​

技术栈：MindConnect Nano / IoT2040 / Lib / Software Agent + S7 / Modbus / OPC UA 协议终结 适用场景：老设备不联网、协议不统一、车间断网时，如何稳定接入

连接是工业 IoT 的第一公里。消费 IoT 可以设备直连云，工业里这几乎不成立：老设备不联网、协议不统一、车间还可能断网。在 MindSphere 里，这层叫 MindConnect——既是协议翻译官，又是断网时的缓冲垫。

在工厂网络里，"能 ping 通云"和"能稳定上送数据"是两回事。DMZ 默认不允许控制器出网，边缘网关在本地做协议终结、数据聚合、断网续传，把"不确定性"挡在车间内。

MindConnect 边缘接入

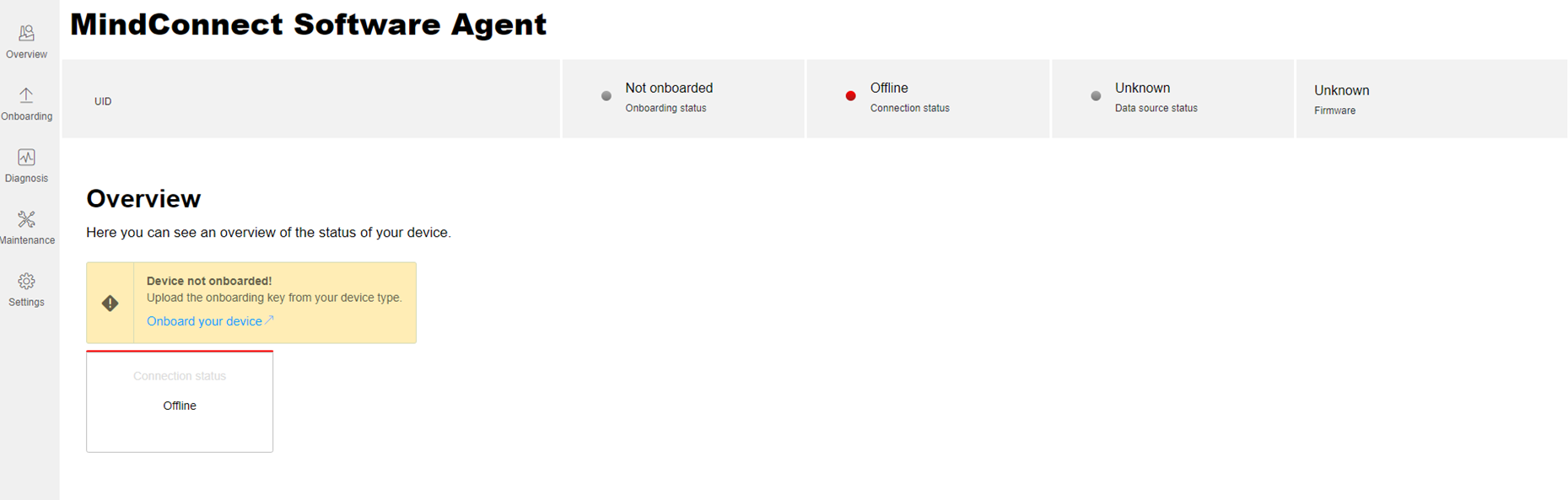

MindConnect Software Agent 管理界面（来源 documentation.mindsphere.io 官方截图）

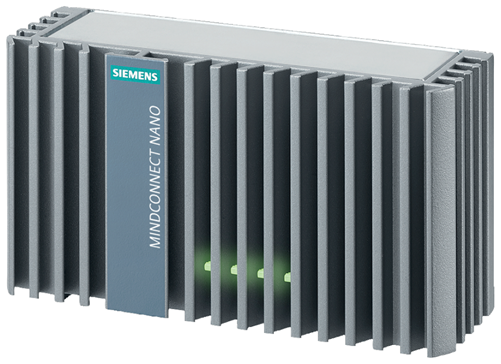

MindConnect Nano 边缘网关硬件（来源 Siemens 官方产品图）

1.问题背景：协议碎片化与边缘接入之痛 ​

  • 协议碎片化且根深蒂固：Modbus RTU 跑串口、OPC UA 走安全会话、S7 是西门子母语、Profinet 跑工业以太网。给老设备装新协议栈既不经济也不可行。
  • 网络并不总在线：车间到云专线会抖动，直连云让断连时数据直接丢失。
  • 存量设备无网口：大量 S7-300 连以太网都没有，必须靠网关间接取数。
  • 安全分区（DMZ）：IEC 62443 要求分区隔离，控制器不能直接暴露给 IT。

这些现实决定了：协议转换、续传、计算、同步放在边缘 MindConnect 上，比甩给云端更合理。

2.设计理念：边缘终结 + 只读不写 + 四种形态 ​

2.1 边缘终结 vs 直连云 ​

原因直连云的后果MindConnect 的应对
证书与防火墙S7 不具备 TLS 能力证书与隧道终结在网关
带宽与成本1kHz 振动全量上云浪费带宽边缘聚合 RMS，带宽降一个数量级
语义缺失裸地址 "DB4.DBW10=235" 无人能懂Aspect 映射为"主轴轴承温度=52.3℃"
时间基准多设备各自计时无法对齐NTP/PTP 统一对时

2.2 四种接入形态 ​

形态适用场景代价
Nano棕地产线，高可靠性要求单价高于软件方案
IoT2040数据量小、试点场景缓冲容量有限
LibOEM 出厂即带云连接需设备侧二次开发
Software Agent已有 SCADA/历史库依赖主机稳定性

2.3 只读不写与聚合收益 ​

核心原则：南向协议只读不写，把云端误操作风险降到最低。

指标全量直连边缘聚合后
上送点数1kHz 振动 = 1000/s10s RMS = 0.1/s
防火墙多端口、多方向单一 443 端口 TLS 隧道

3.实际应用：灌装线 MindConnect Nano ​

食品厂 12 台灌装机，每台机柜装一台 Nano，S7 读 PLC、Modbus TCP 读称重仪表：

yaml
mindconnect:
  agent: mindconnect-nano
  transport_period: 10
  protocols:
    - type: S7
      endpoint: tcp://plc-filler:102
    - type: modbus-tcp
      endpoint: tcp://scale-meter:502
  mappings:
    - source: "DB5.DBW2"
      variable: "pressure"
      unit: "bar"
    - source: "holding_register:40001"
      variable: "weight_deviation"
      unit: "g"
  upstream:
    endpoint: "https://gateway.<tenant>.mindsphere.io"
    buffer_on_disconnect: true

每周计划内断网期间，Nano 把快照写入本地缓冲，恢复后按时间戳补传。Aspect 映射集中管理——12 台机共用一份变量字典，保证"灌装压力"同名同单位。

选型决策链：有网口+长期可靠 → Nano；预算紧+试点 → IoT2040；OEM 新产品 → Lib；已有 SCADA → Software Agent。

4.注意事项 ​

  • 网关本身是单点：关键产线建议同柜双 Nano 热备，Fleet Manager 监控心跳。
  • 协议转换不是万能钥匙：毫秒级安全回路必须留在 OT 内闭环。安全相关位（急停、联锁）一律不映射上云。
  • 时间同步精度要匹配场景：亚毫秒联动用 PTP，秒级监控用 NTP。在 Asset 元数据中记录时间来源。

5.小结 ​

MindConnect 的本质是把"工业协议的混乱"挡在边缘，让云端只面对一种标准语言。四种接入形态覆盖绿地到棕地的全部场景，只读不写 + 边缘聚合是工业连接不可逾越的安全底线。
